无损设计协同技术方案梳理

1. 背景

解决以下三个问题：

1. 降低设计与前端的沟通成本
2. 提高设计的工作效率
3. 提高前端的工作效率

2. 设计协同方案

2.1 有损

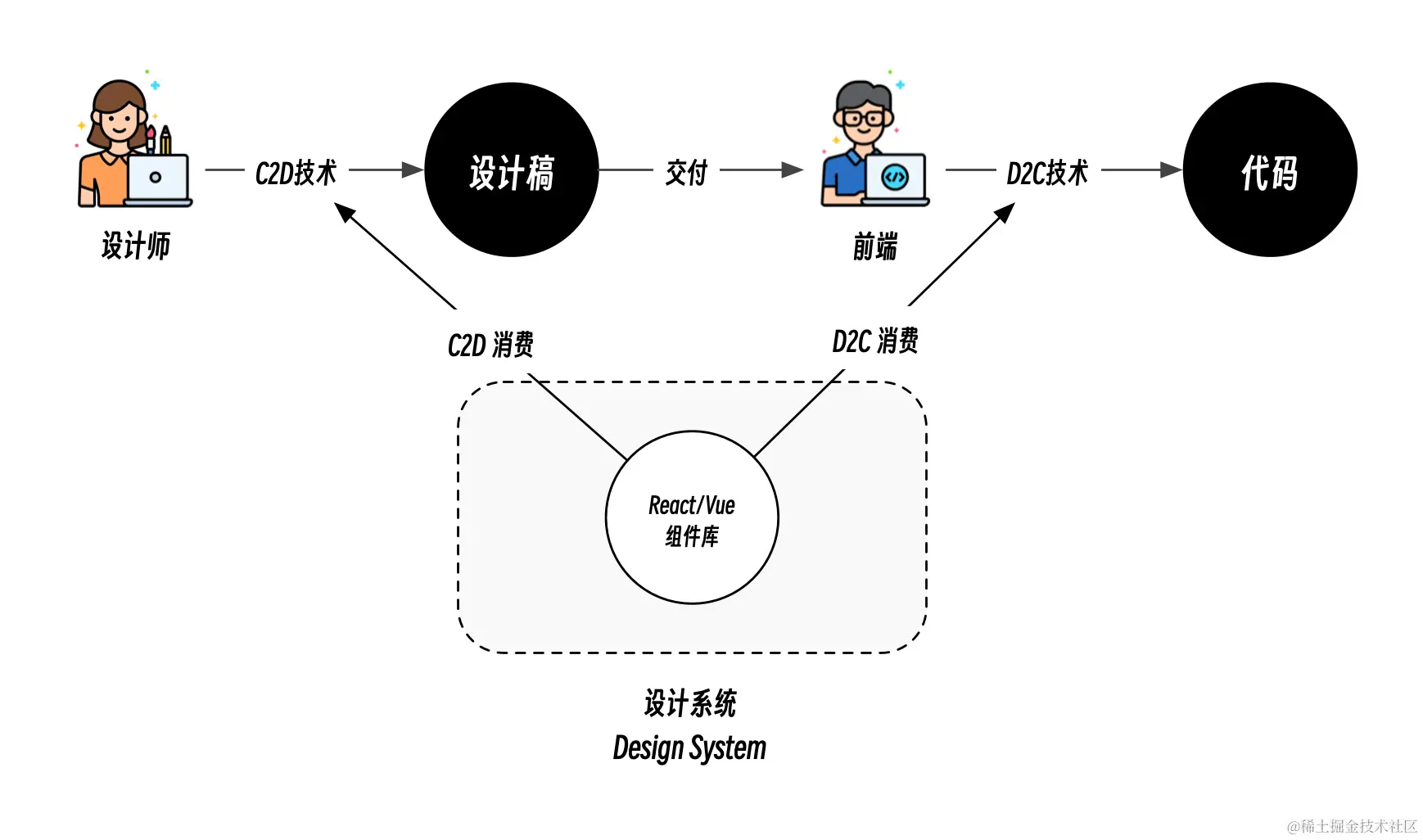

以 设计系统 为中心的「有损」设计协同，具体而言，就是为设计系统提供两套组件实现：

1. 一套是给设计师使用的 Sketch 或 Figma 组件库
2. 一套是给前端用的 React 或 Vue 组件库

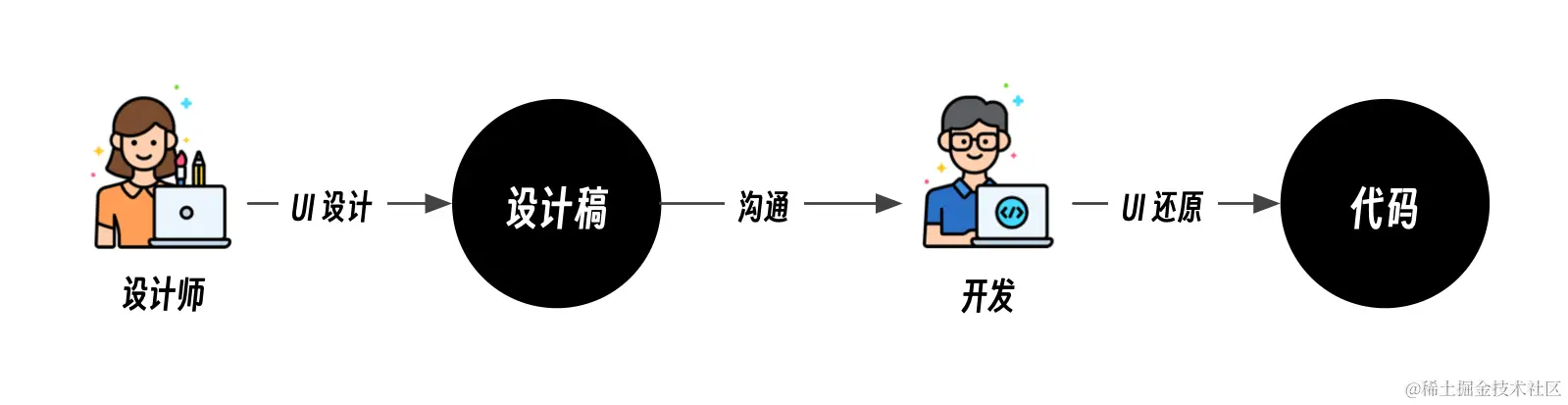

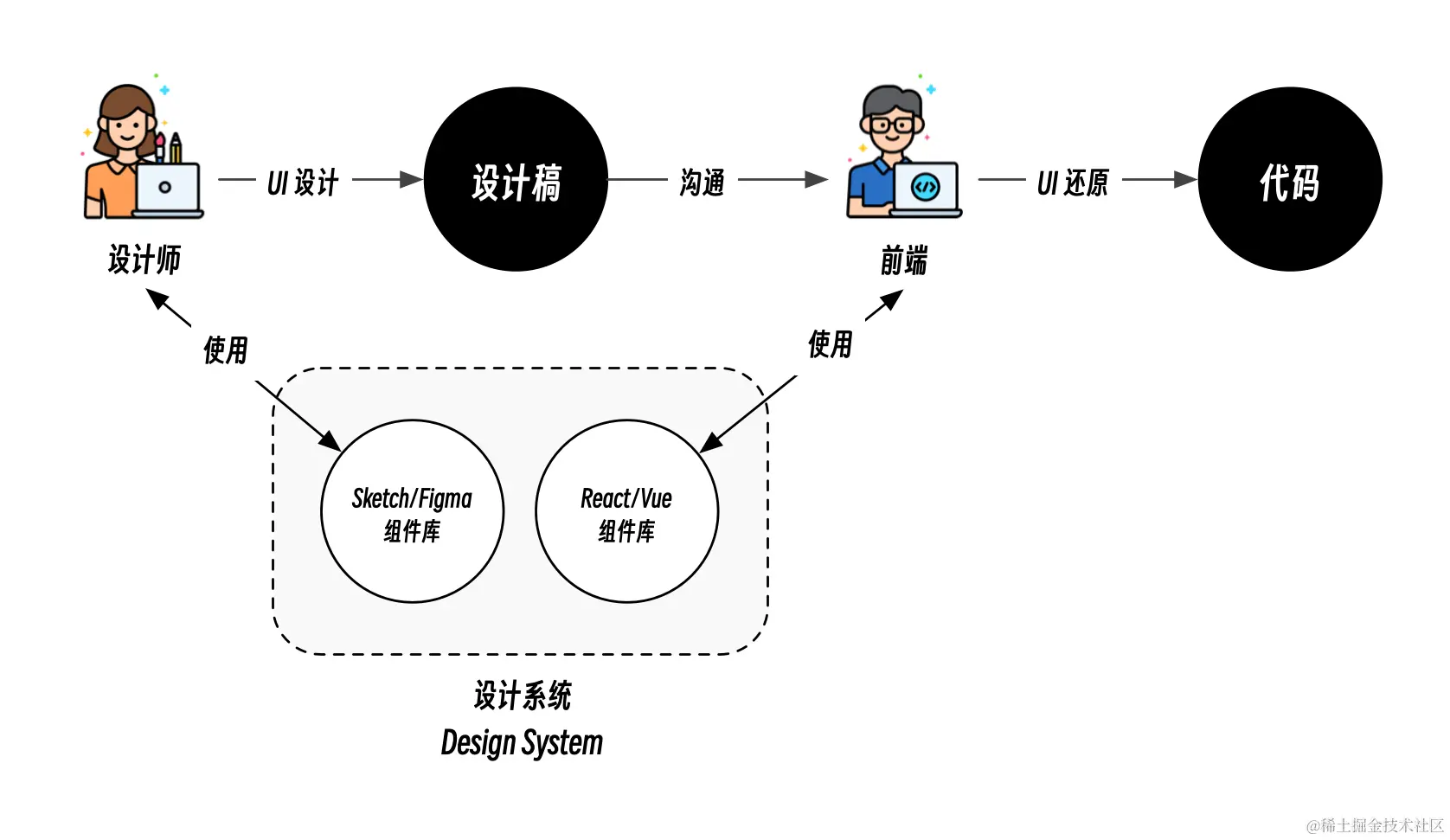

基于此的工作流程一般为：

存在问题：

设计规范存在两套相互独立的实现，

1. 实现一：设计资产
2. 实现二：组件代码

这就导致二者并不同源。

2.2 无损

其核心思路是：通过工程化的手段，打通设计和前端，统一协作语言。

具体做法为：

1. 设计系统的组件实现，有且仅有一套组件代码。
2. 设计师使用的设计资产，利用组件代码，通过 C2D(Code to Design) 技术动态生成的，以此保证两者的同源。
3. C2D 生成设计稿时，自动注入组件元数据，包括组件名、组件参数等开发相关的细节；
4. 在 D2C 阶段，自动解析此「元数据」，便可以直接将设计稿翻译成组件代码。

此方案的好处主要有：

1. 低维护成本，因为只需在开发侧维护一套组件库即可。
2. 降低沟通成本，因为设计细节无损保存在元数据中，免去了双方的反复确认。
3. 提高研发效率，因为前端可利用 D2C 一键还原 UI, 免去人肉还原 UI 的繁琐过程。

2.3 确定技术方案

综上两者的优缺点及后续的维护成本，选择 无损 协同方案。

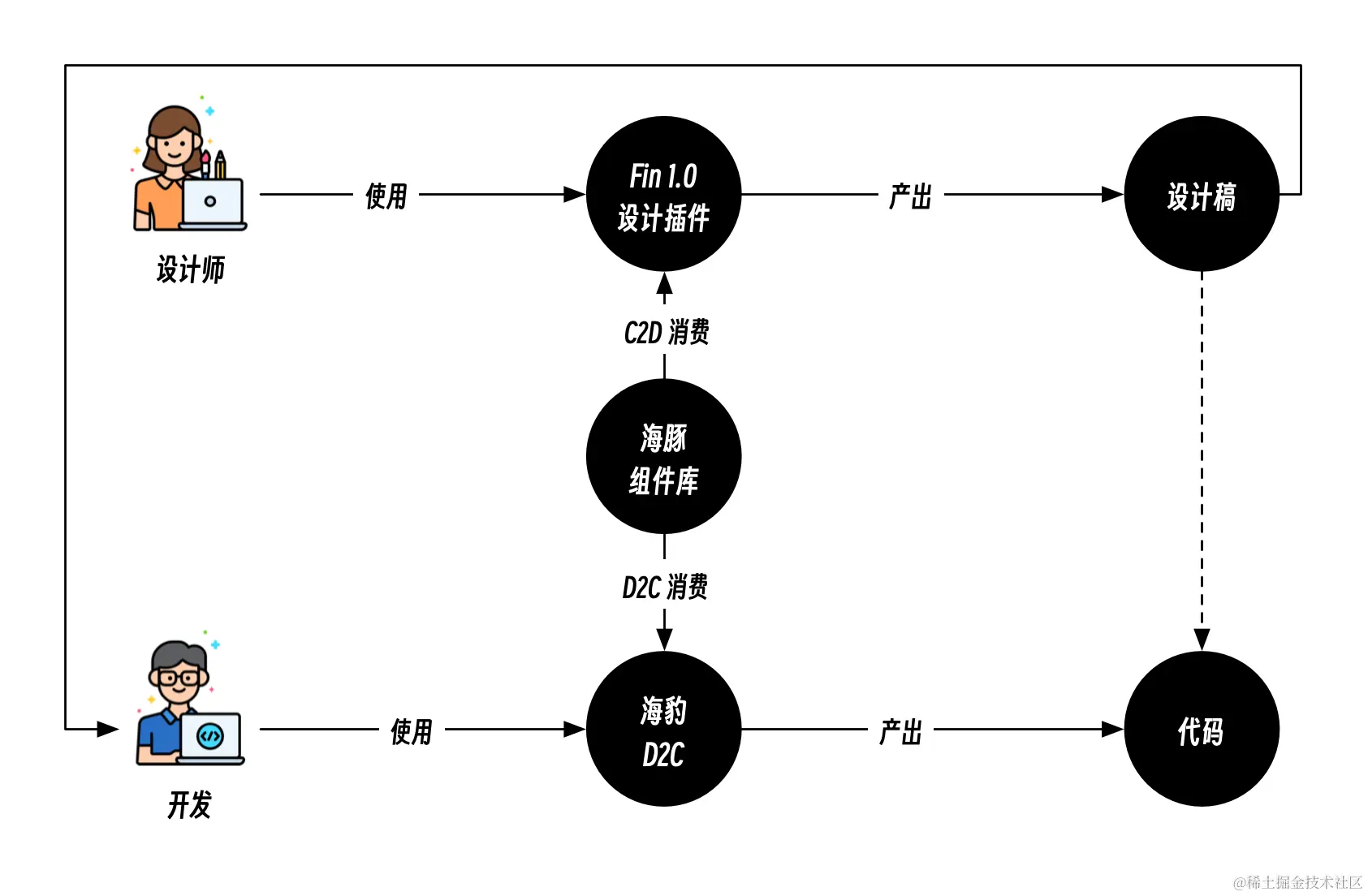

大致研发流程如下：

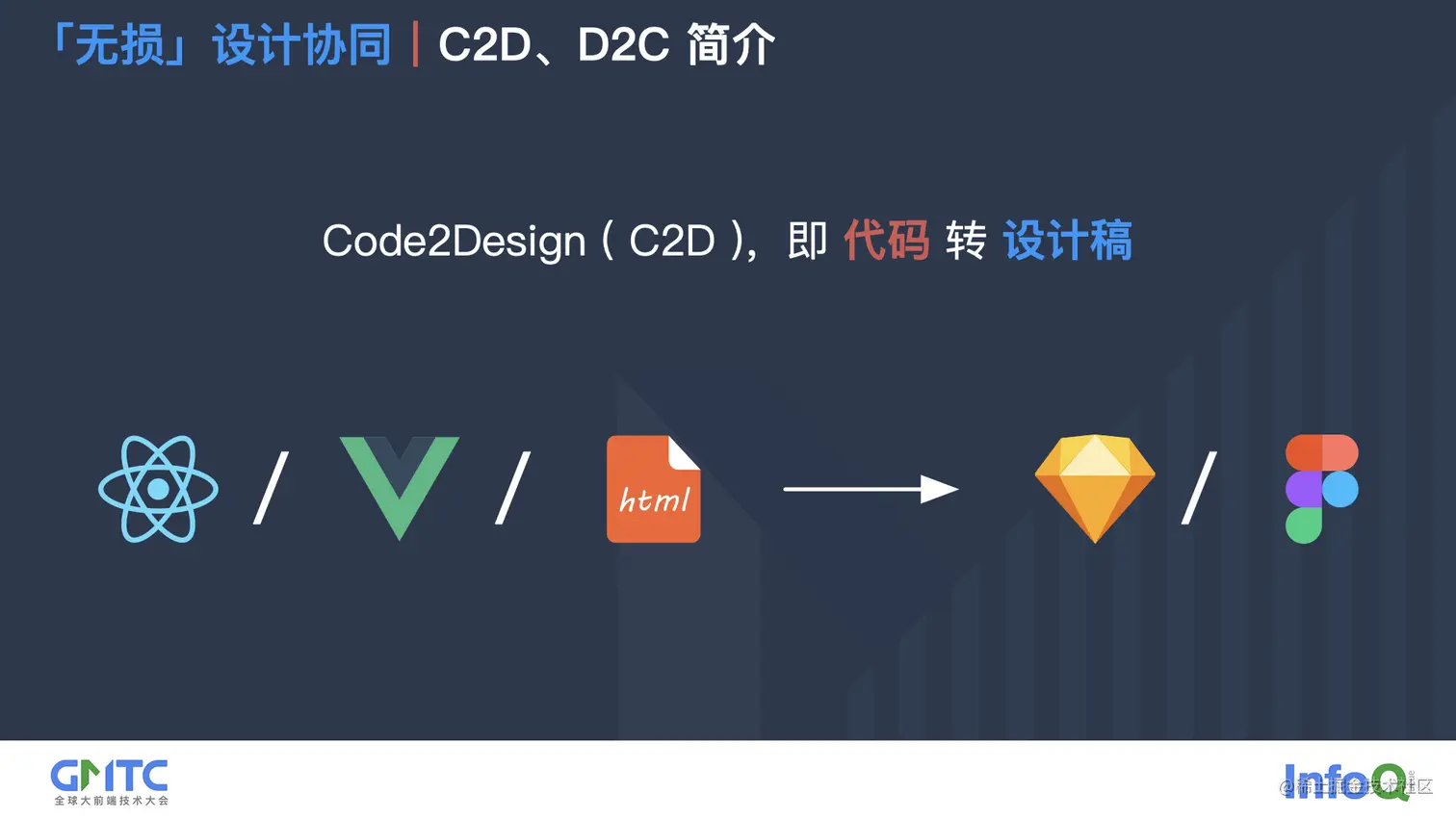

所谓 C2D, 全称是 Code2Design, 也就是将代码转成设计稿。

而 D2C, 则是其逆过程，将设计稿转成代码。

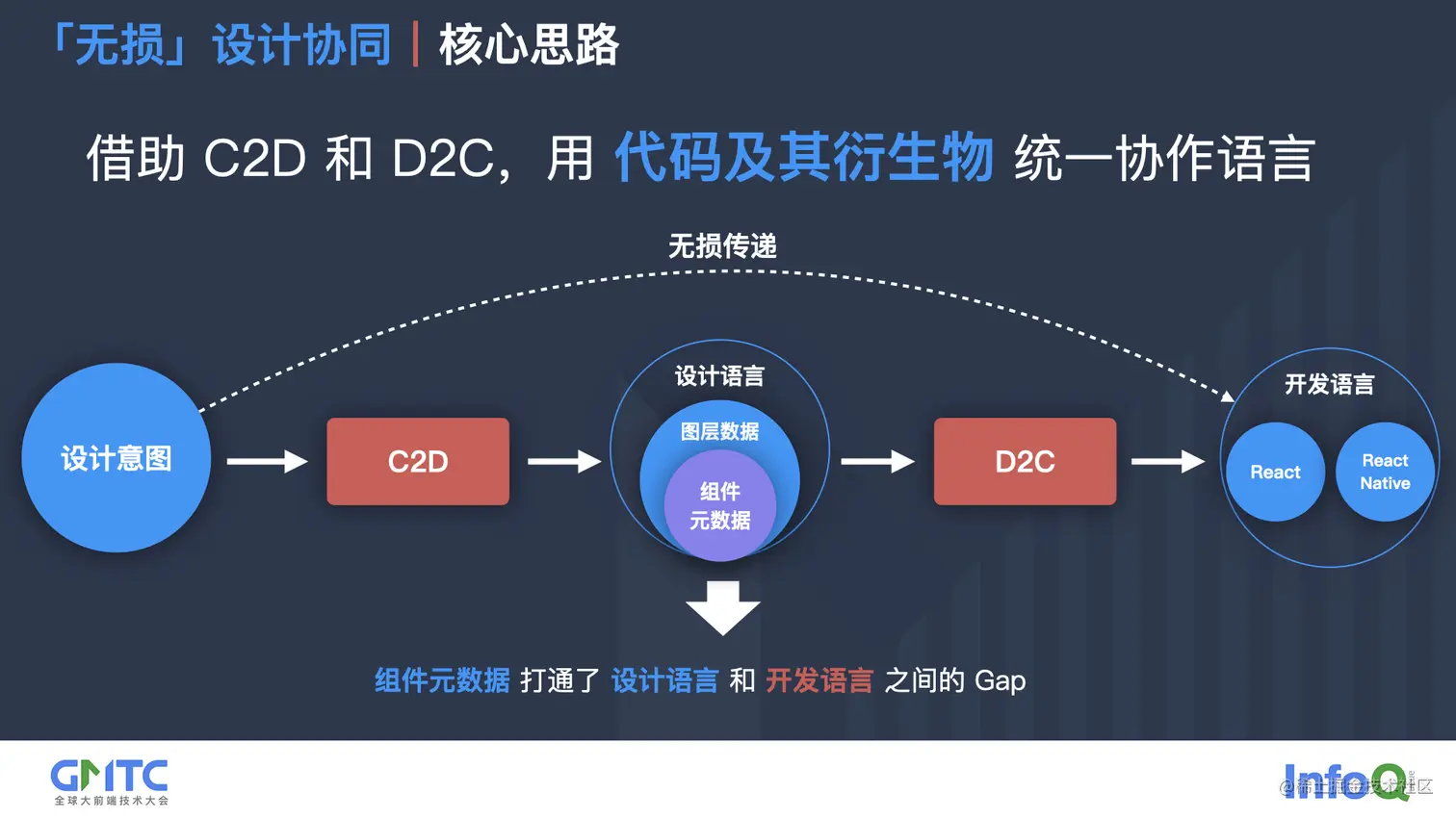

核心思路：

3. 实现原理

1. 基于 ElementPlus 或其他组件库的组件，实现各种不同的组合，生成对应的 html, 绑定对应的元数据和配置项；
2. C2D: Code2Design, 基于 html2Sketch 或者 html2Figma 的 Sketch, Figma, MasterGo 等设计工具的插件支持；
3. D2C: Design2Code, 基于 Sketch, Figma, MasterGo 等设计工具插件，实现生成选中区域图层节点转为 UI2Schema;
4. 基于 UI2Schema 转为 LowcodeEngine 等低代码平台支持的 schema;

4. 具体实现

4.1 基于 Library 的 C2D 方案

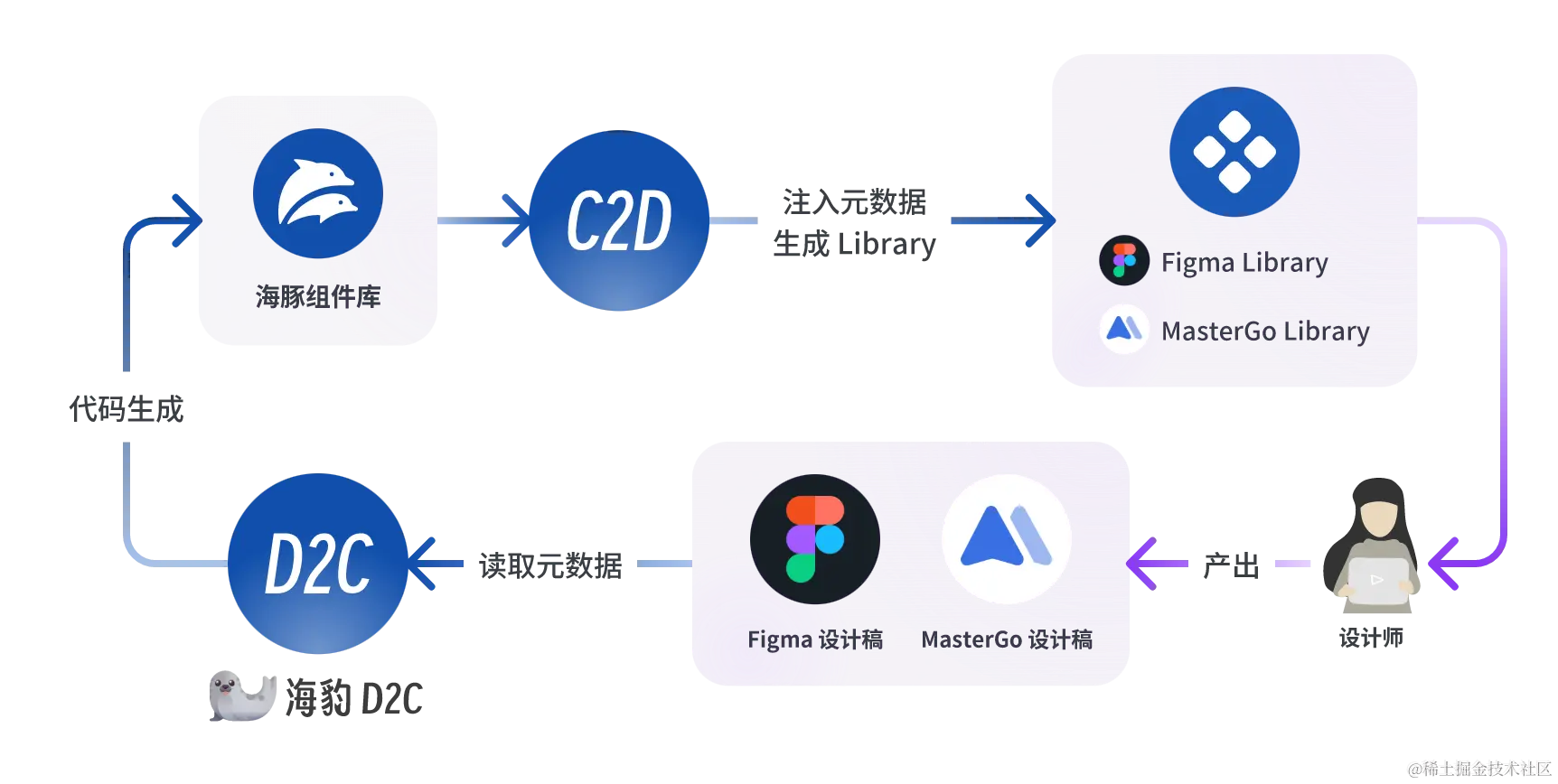

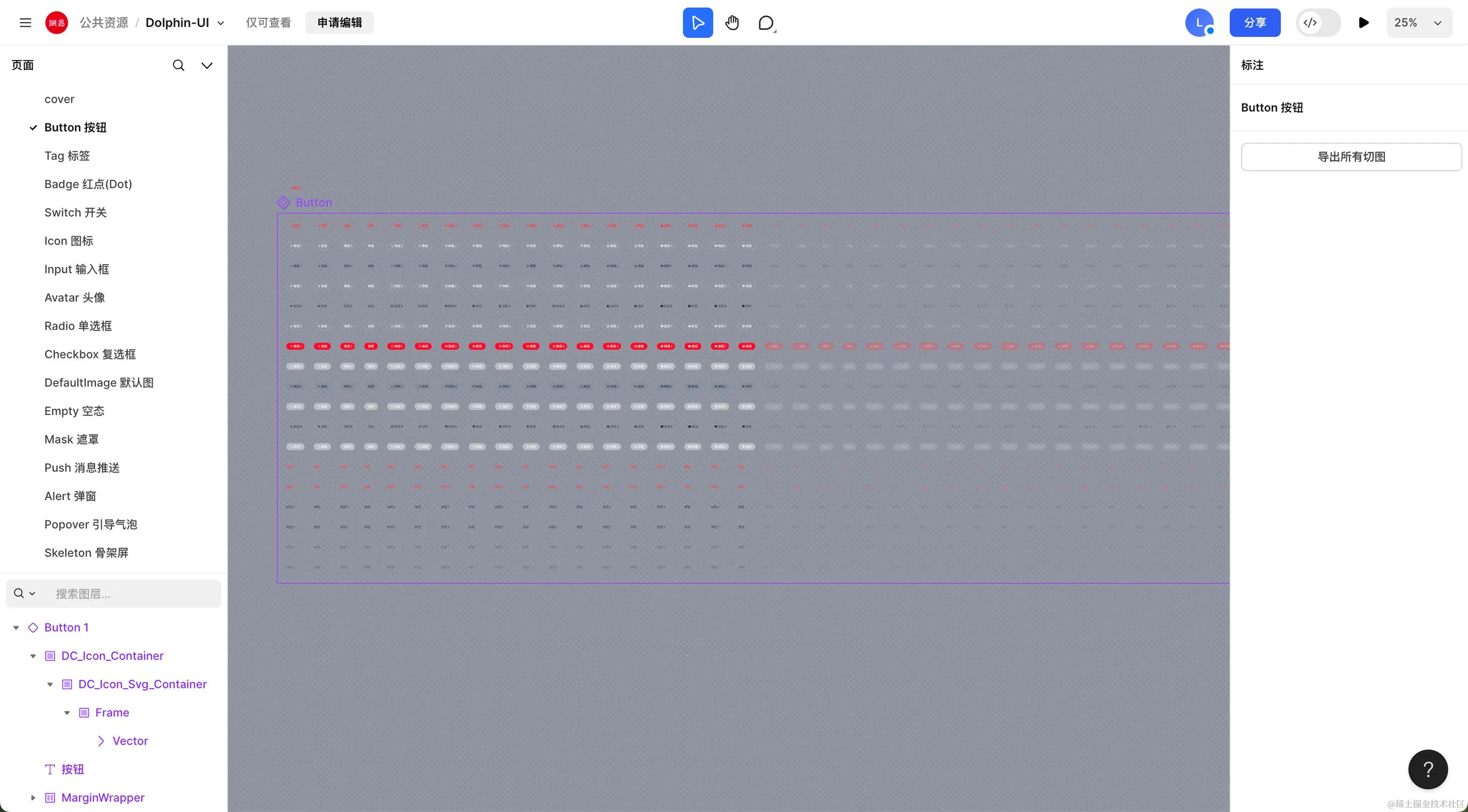

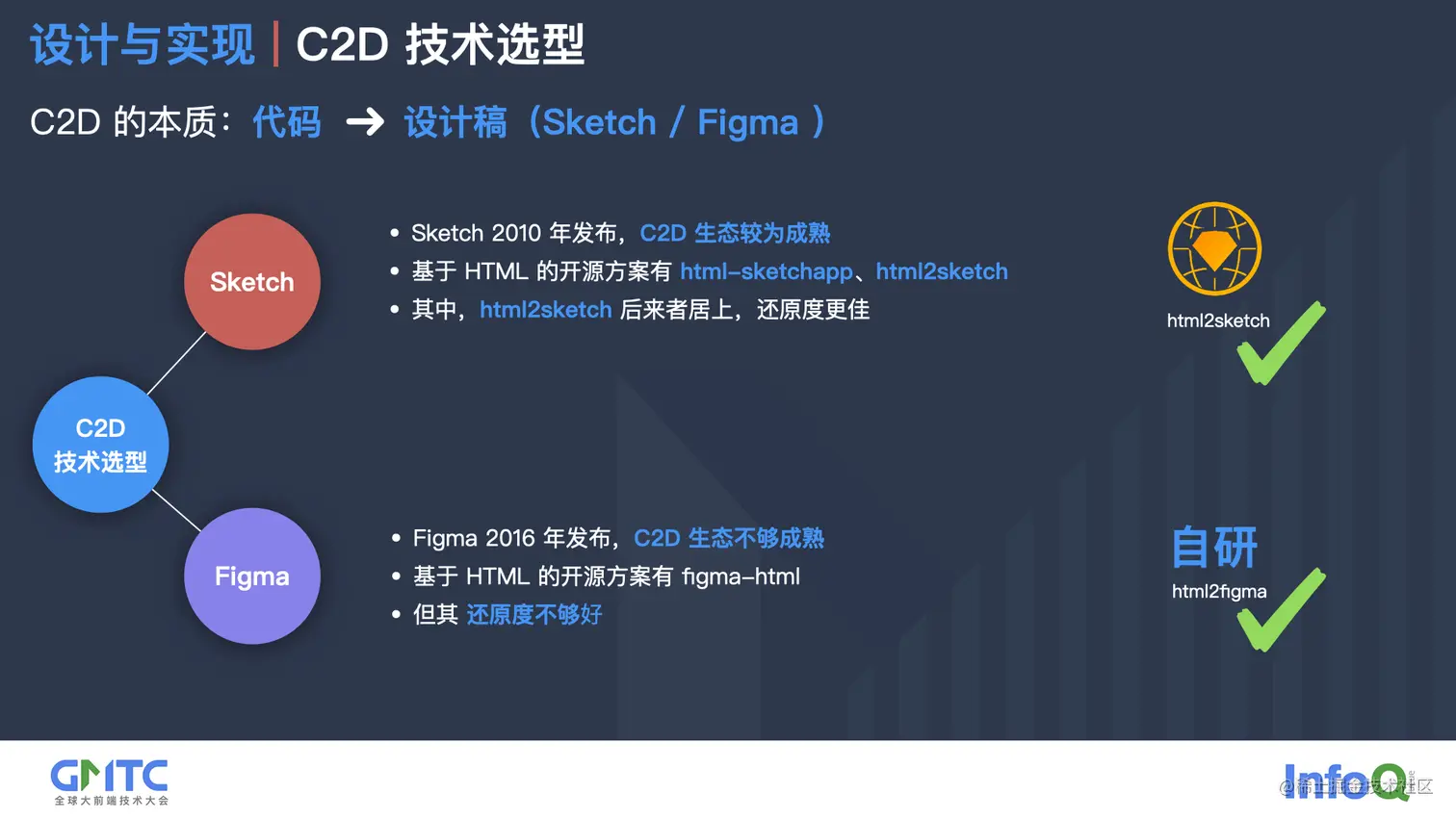

通过 html2figma 实现了 Library 的自动化生产：

以 Button 为例：

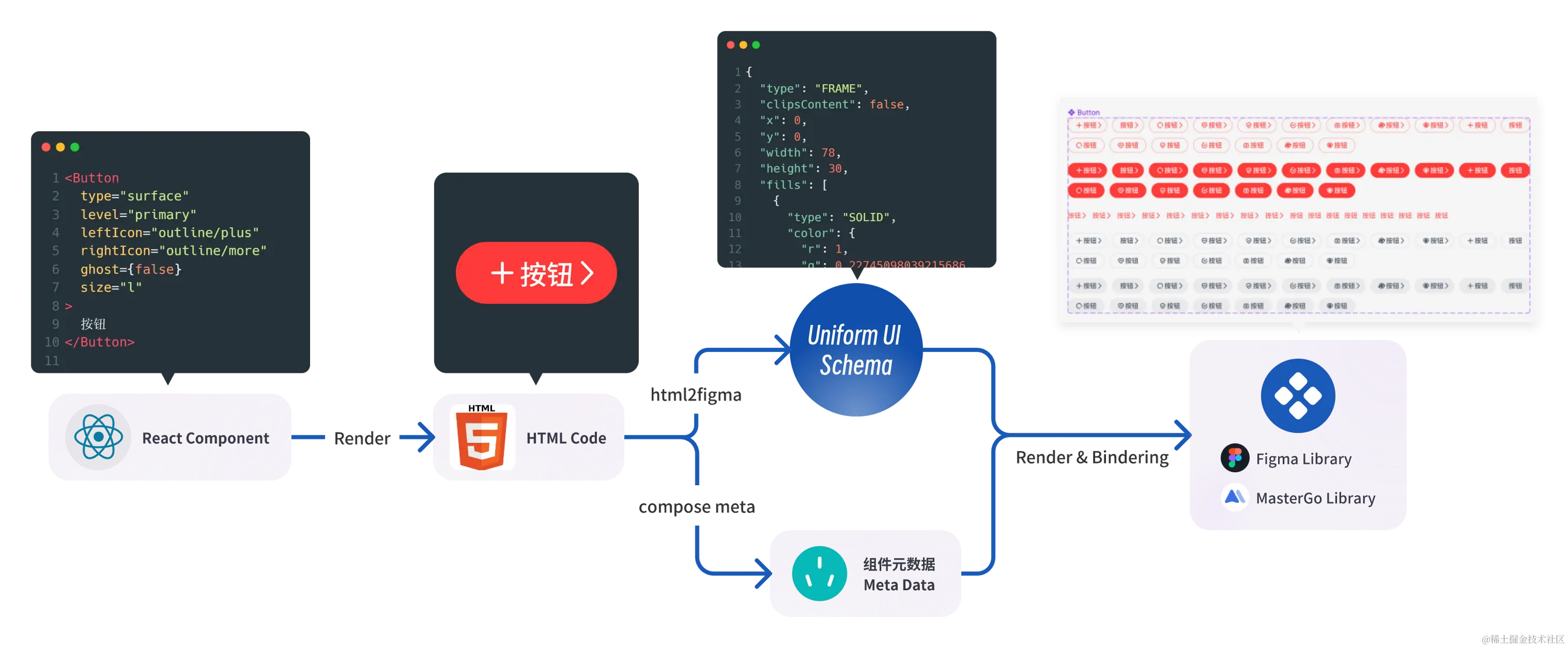

1. 首先，通过脚本在网页上渲染出所有的 Button 变体；
2. 然后，利用 html2figma 技术，将其批量转换成组件变体，并注入元数据。
3. 如果需要支持 MasterGo, 利用 MasterGo 「导入 Figma 文件」的功能即可，不用重新实现。

它的具体思路是，我们将组件的代码库，通过 C2D 技术，也就是 Code to Design, 将其转换成设计软件的 Library, 并同步诸如组件相关的元数据。 这样设计师在使用 Library 的时候，通过元数据就自动实现了对组件的标注，最后在 D2C 的过程中将就会被识别出来。

具体而言，就是将 HTML 的元素，比如对于 div 标签、p 标签、svg 标签，可以依次映射成 Figma 的 Frame 节点、文字节点和矢量节点。 按照其在 React 组件库中的组件名称，到 Figma 中，在 Library 中实现相应的组件。

4.2 C2D 插件

设计与实现：

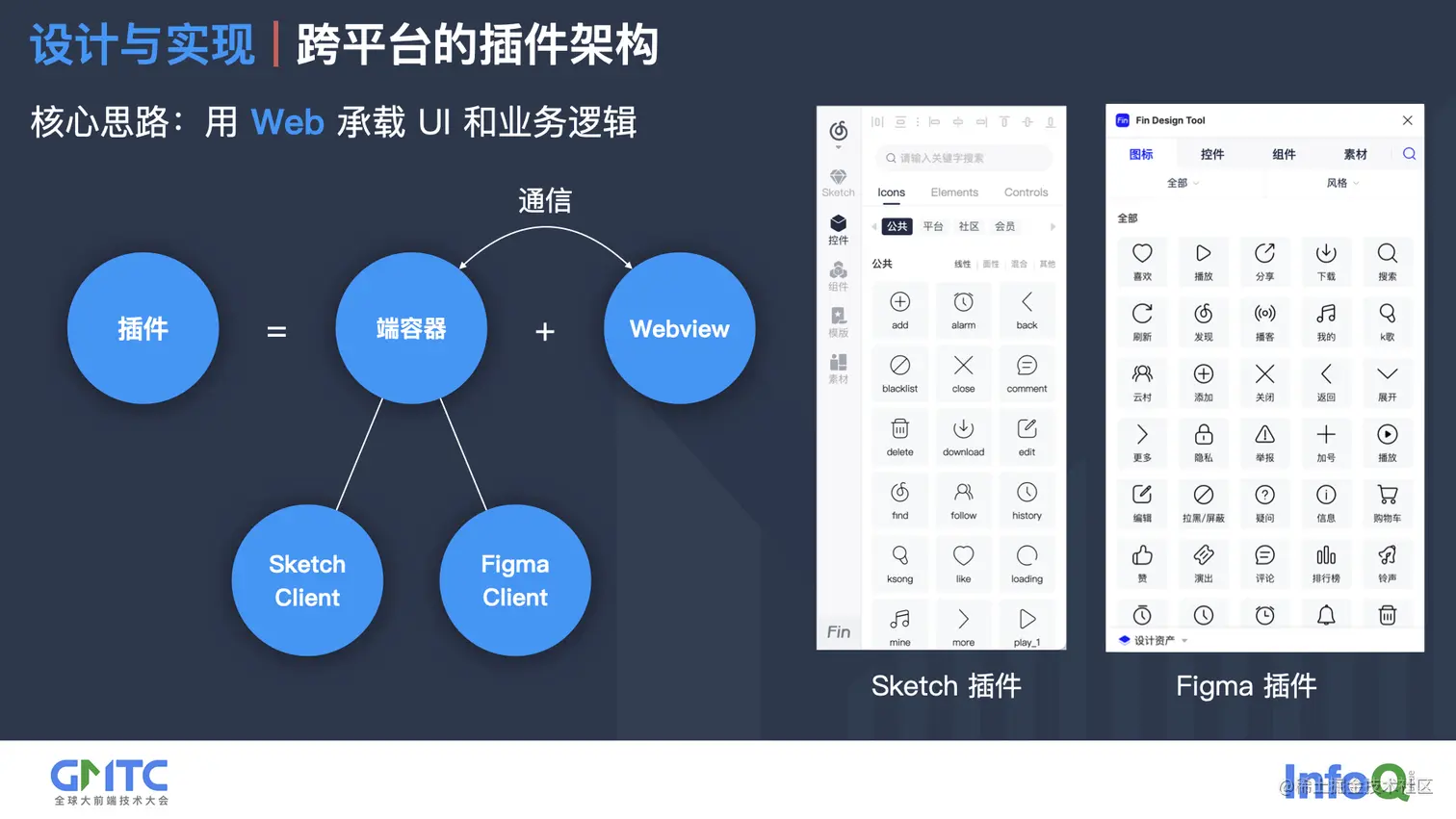

基于 4.1 生成的 Library, 作为 Sketch, Figma, MasterGo 等平台的插件内容。 实现设计工具基于现有 UI 组件库生成，配置出可以识别的设计页面。

这里截图显示的就是我们通过 C2D 技术生成的 Library, 以 Button 为例，当设计师使用了 Library 中的 Button 后，借助组件变体和属性功能，便可以像使用 React 组件一样，随意更改组件的属性，并且能够在 D2C 阶段通过元数据识别出来。

配置化的核心是动态表单 + 元数据绑定。从设计师视角来看，配置行为可以分为「首次配置」和「二次配置」

1. 首次配置时，用户直接从插件中将所需要的组件拖拽出来，通过 C2D, 将目标组件转成图层信息，同时将组件的配置信息，也就是组件元数据绑定到图层上。
2. 二次配置时，当用户点击图层时，会触发插件从图层读取组件元数据，并利用动态表单渲染出配置面板，这样用户便可以实现二次的配置

4.3 D2C 插件

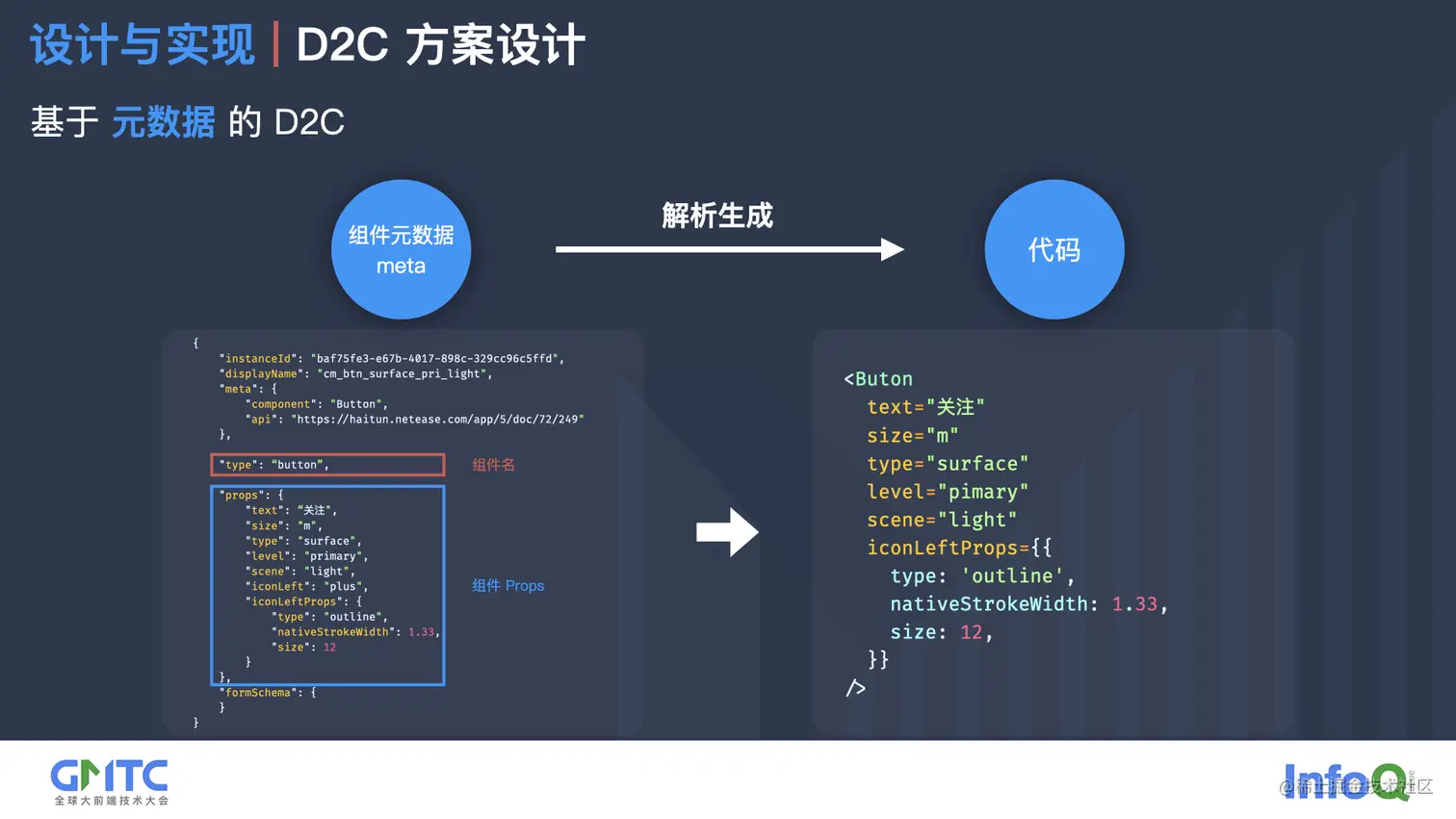

基于 元数据 的 D2C 方案：

比如活动页等缺少元数据的场景，如何处理呢？暂不考虑这种场景，如果支持的话，仅考虑可推断出元数据等简单场景。

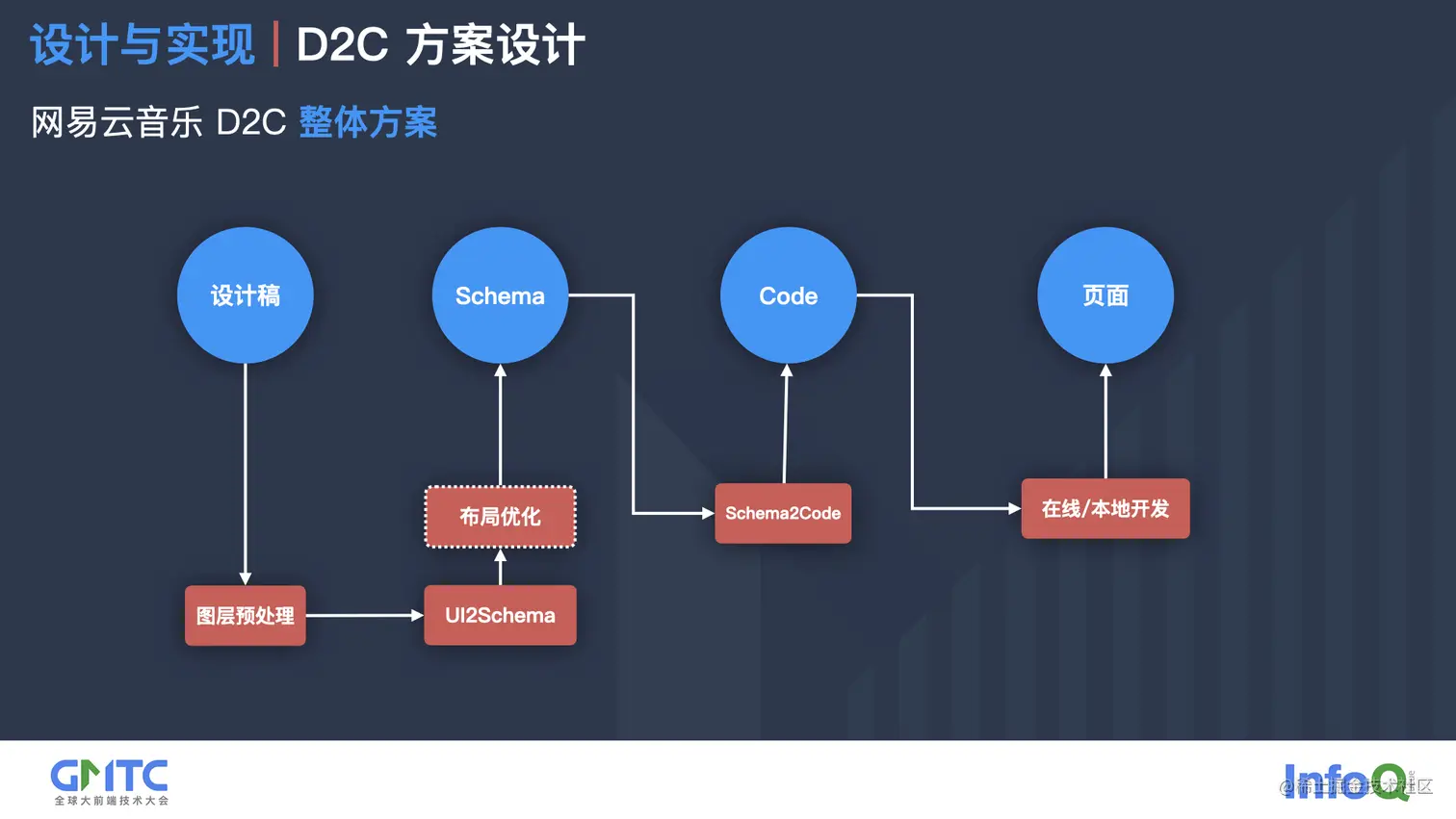

核心流程为：

4.4 UI2Schema DSL 的设计

因为图层会有很多不必要的信息，且图层中是绝对定位，需要转为相对定位等布局，所以需要兼容不同平台的数据差异，清洗不必要的信息和转化易读可维护的配置信息， 那么就需要一套统一的 Schema 结构。

那么就需要先做图层预处理，主要目的是精简图层，降低 D2C 的复杂度。 因为对于一个图层而言，如果包含元数据，则证明它能够被识别成一个已知的组件，其子图层已没有太多价值，可以被完全被移除掉。 所以，图层预处理，能在很大程度上降低图层解析的复杂度。

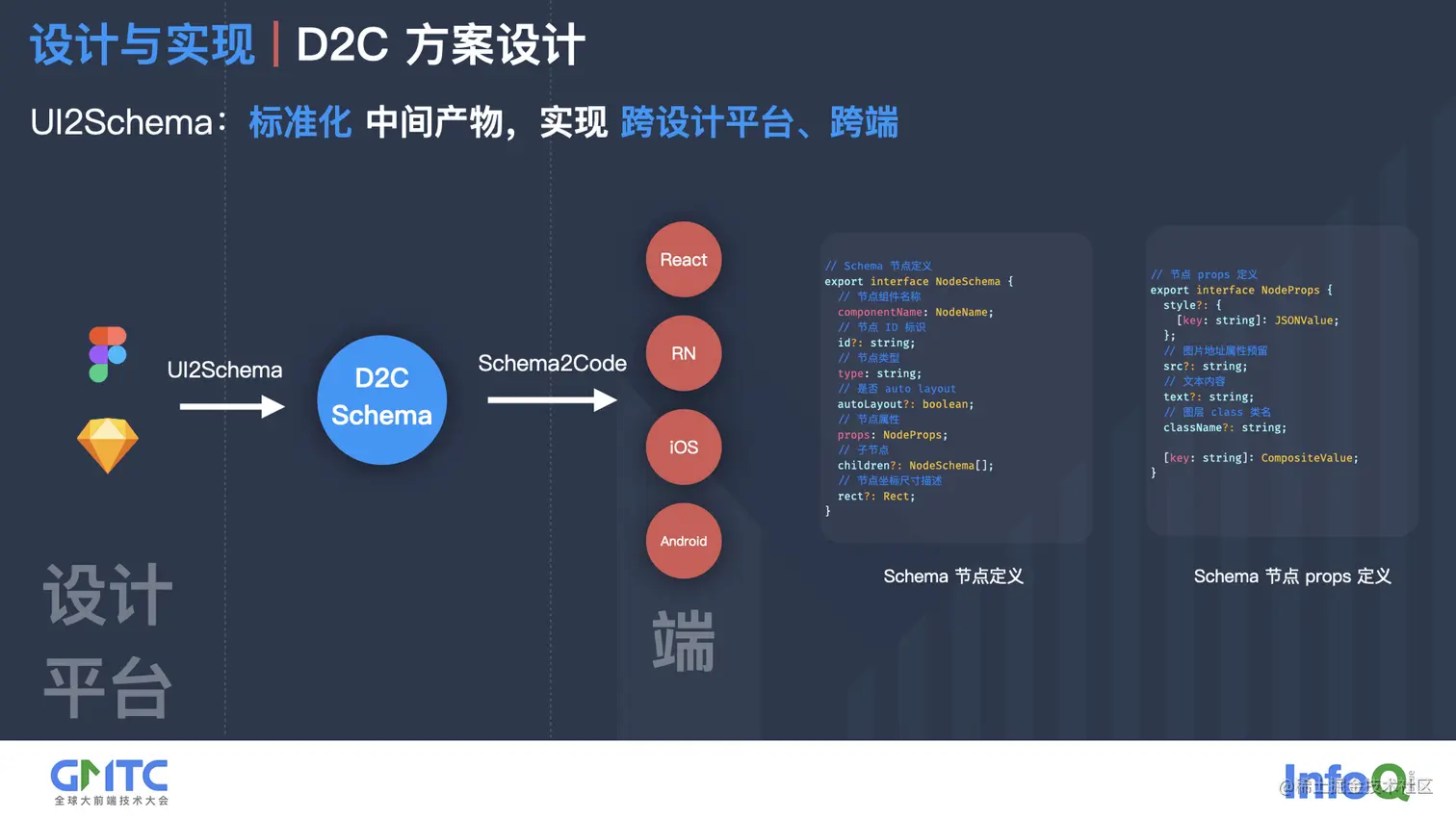

图层精简完后，就到了第二步 UI2Schema. UI2Schema 主要目的是将设计稿转成与平台无关的中间产物，这里的平台既包括 Sketch/Figma 这样的设计平台，也包括 React、RN 这样的代码平台。

每个节点只有两个属性, componentName 和 props:

interface NodeDSL {
  componentName: string;
  props?: Record<string, any>;
}

type DSL = NodeDSL[];

利用 Figma / MasterGo 的 Component 和 Variant 能力，就能释放强大的表达能力（有点类似前端的可视化搭建）:

type Page = DSL[];

const page: Page = [
  {
    componentName: 'StatusBar',
    props: {
      title: '歌单列表 & 专辑卡片',
    },
  },
  {
    componentName: 'List',
    props: {
      title: '歌单列表',
      content: [
        {
          title: '说唱力 MAX',
          subTitle: '曲风：说唱',
          icon: '🔥',
        },
        {
          title: '粤语老歌',
          subTitle: '曲风：粤语',
          icon: '🎵',
        },
      ],
    },
  },
  {
    componentName: 'Card',
    props: {
      title: '推荐专辑',
      content: [
        {
          title: '语重心长',
          tag: '林宥嘉',
          icon: '🎵',
        },
        {
          title: '灿烂人生',
          tag: '林忆莲',
          icon: '🎧',
        },
      ],
    },
  },
];

4.5 布局优化

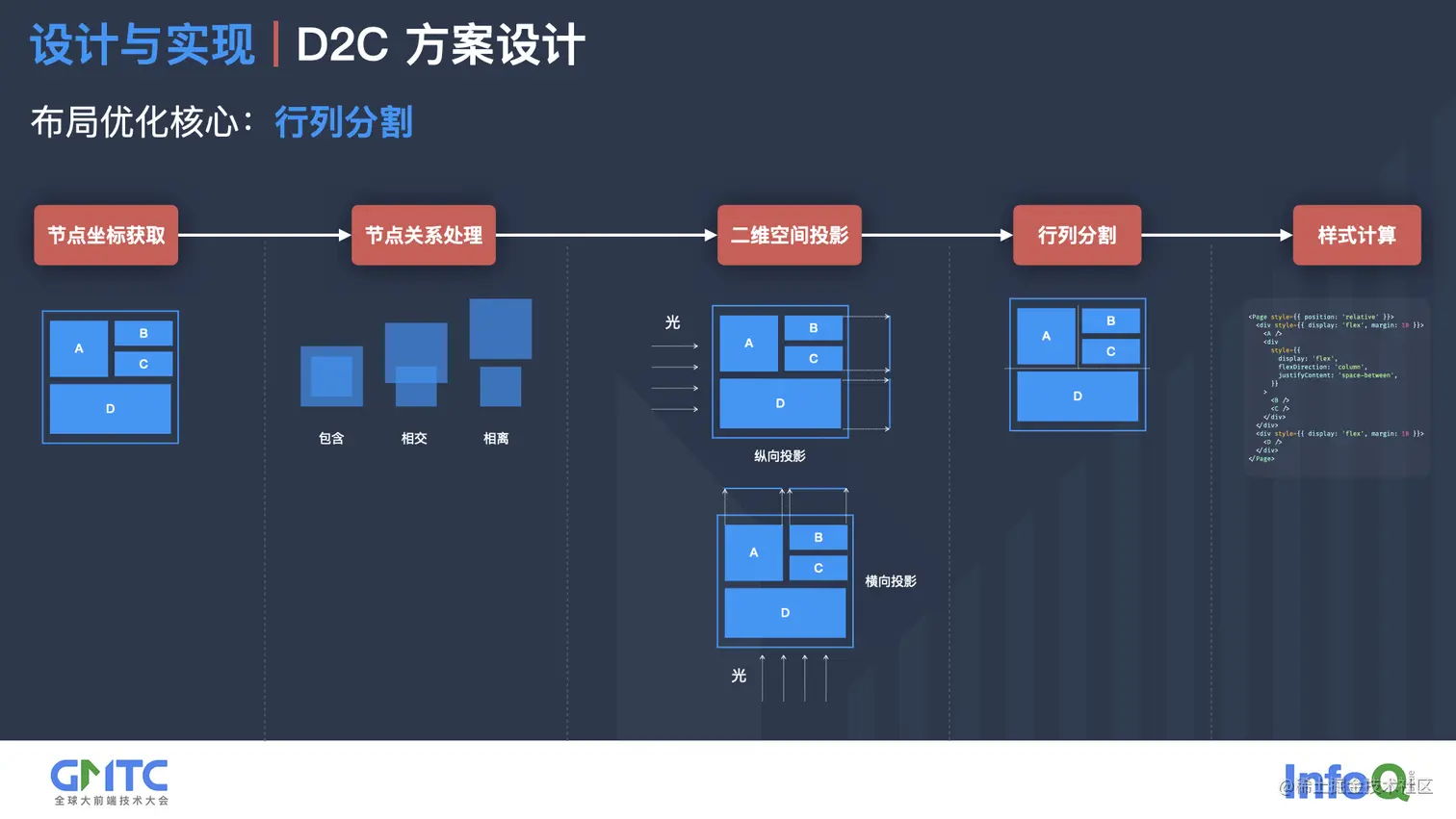

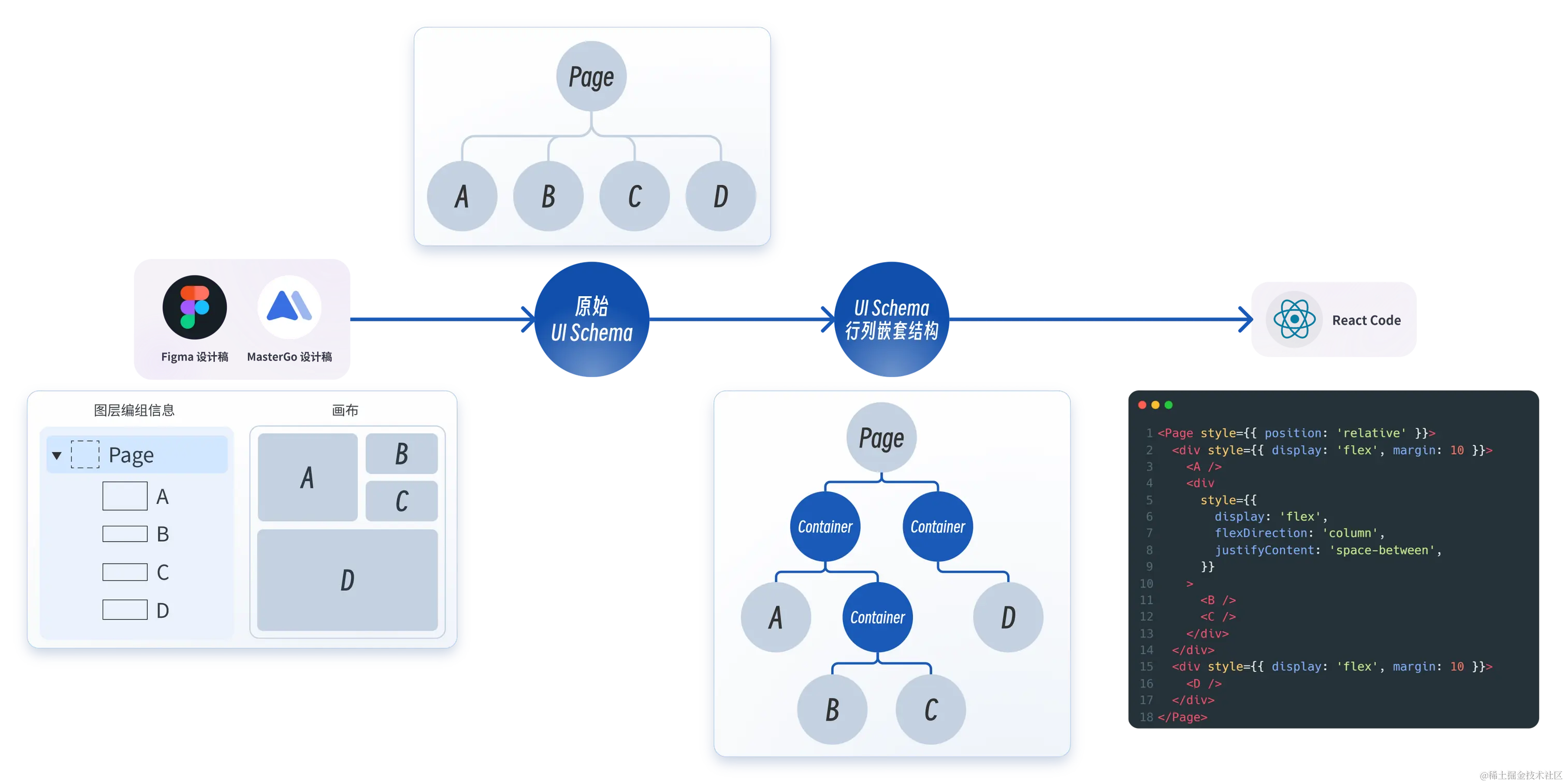

为了能够生成可读性好、能二次开发的代码，势必要对布局进行优化。而布局优化的本质就是将 扁平的结构 转换成 行列嵌套 结构。

例如下图中，左下角有个设计稿，包含 ABCD 四个节点，如果不进行布局优化，那么整个页面将是一个扁平的结构，生成的是绝对定位的代码。虽然还原度能够保证，但是可读性比较差。

4.6 生成代码（LowcodeSchema）

基于以上的 UI2Schema, 就可以根据需要生成对应的页面代码。 注：这里是不含业务逻辑在内的，仅生成 UI 相关内容，开发同学专注于业务逻辑的部分开发。

• 基于生成的 Schema导入到 LowcodeEngine 等低代码平台即可完成页面的自动搭建和更新；
• 直接嵌入低代码平台的页面预览能力即可实现实时预览；

5. 进阶

5.1 在线版

生产代码环节，直接调低代码平台提供的接口服务，自动导入 schema 信息然后跳转到对应的项目预览查看。

5.2 AI 智能化支持

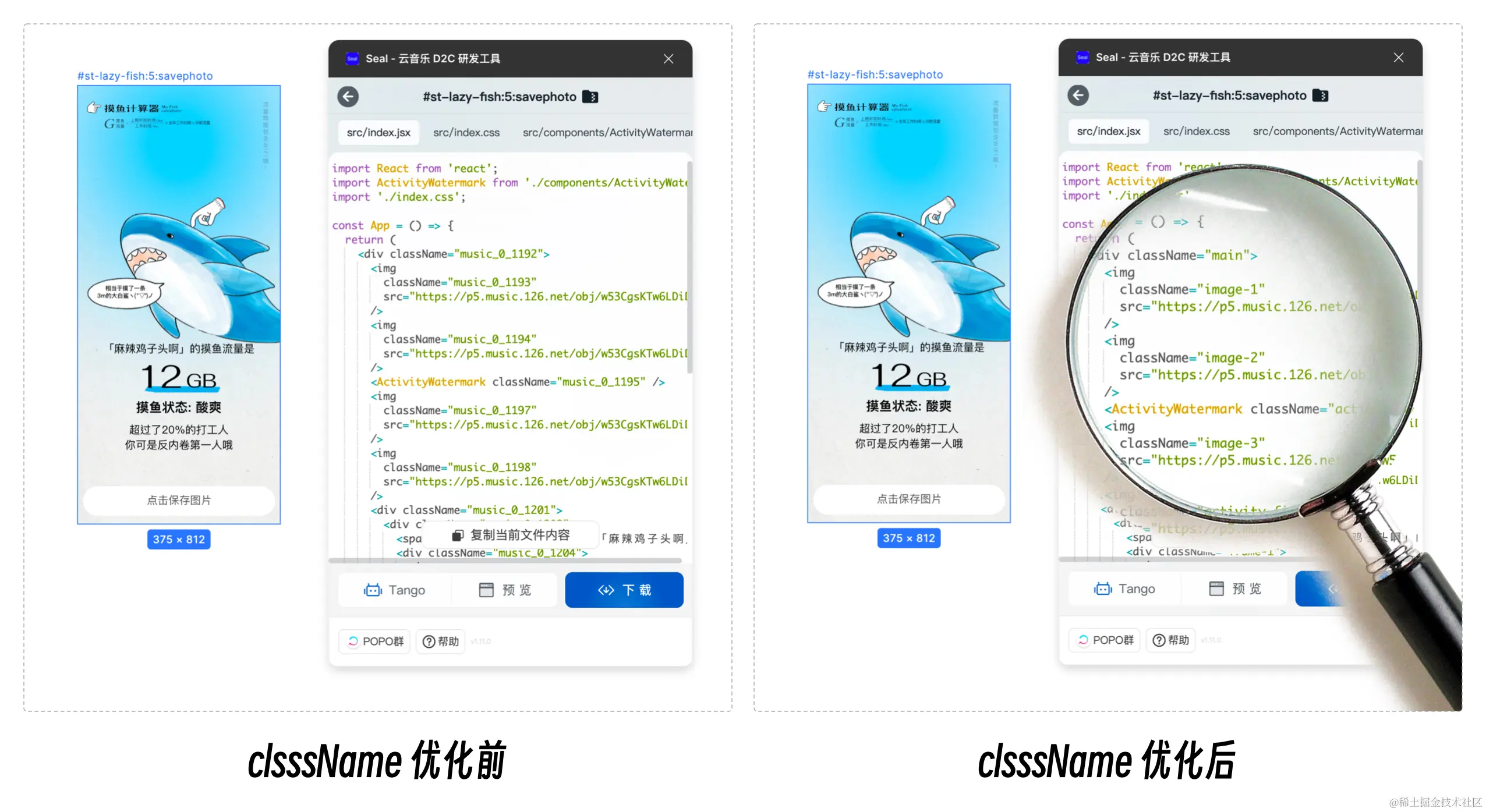

1. 将 D2C 生成的节点 CSS 输入给 LLM, 让其对 className 进行语义化；

2. 设计全流程支持：

文生稿：

• 赋能产品 / 运营，将「文字需求稿」转换成高保真的设计稿，减少沟通环节。
• 赋能设计师，提供低成本的创意、灵感来源和竞品分析能力。

文生图：

• 赋能设计师，降低插画生产的时间成本。
• 基于 DreamMaker 二次封装，提供易用的文生图功能，降低文生图使用门槛。
• DreamMaker 为内部平台，消除了数据安全的隐患。

文生 ICON:

• 赋能设计师，降低 ICON 生产的时间成本。

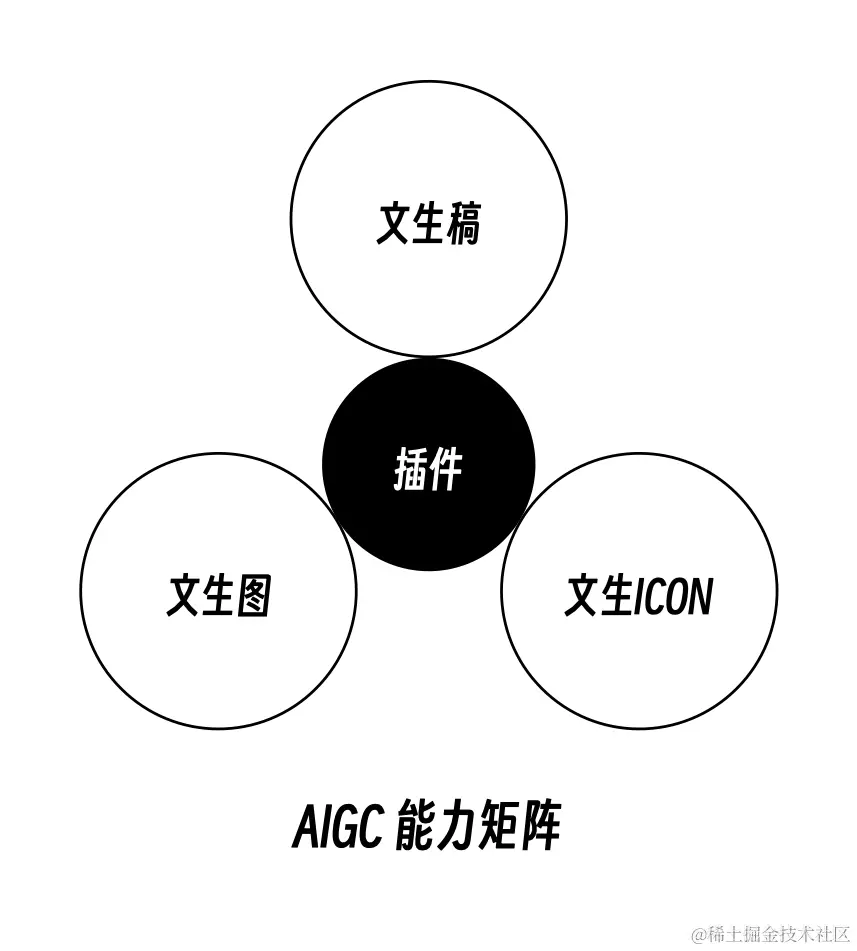

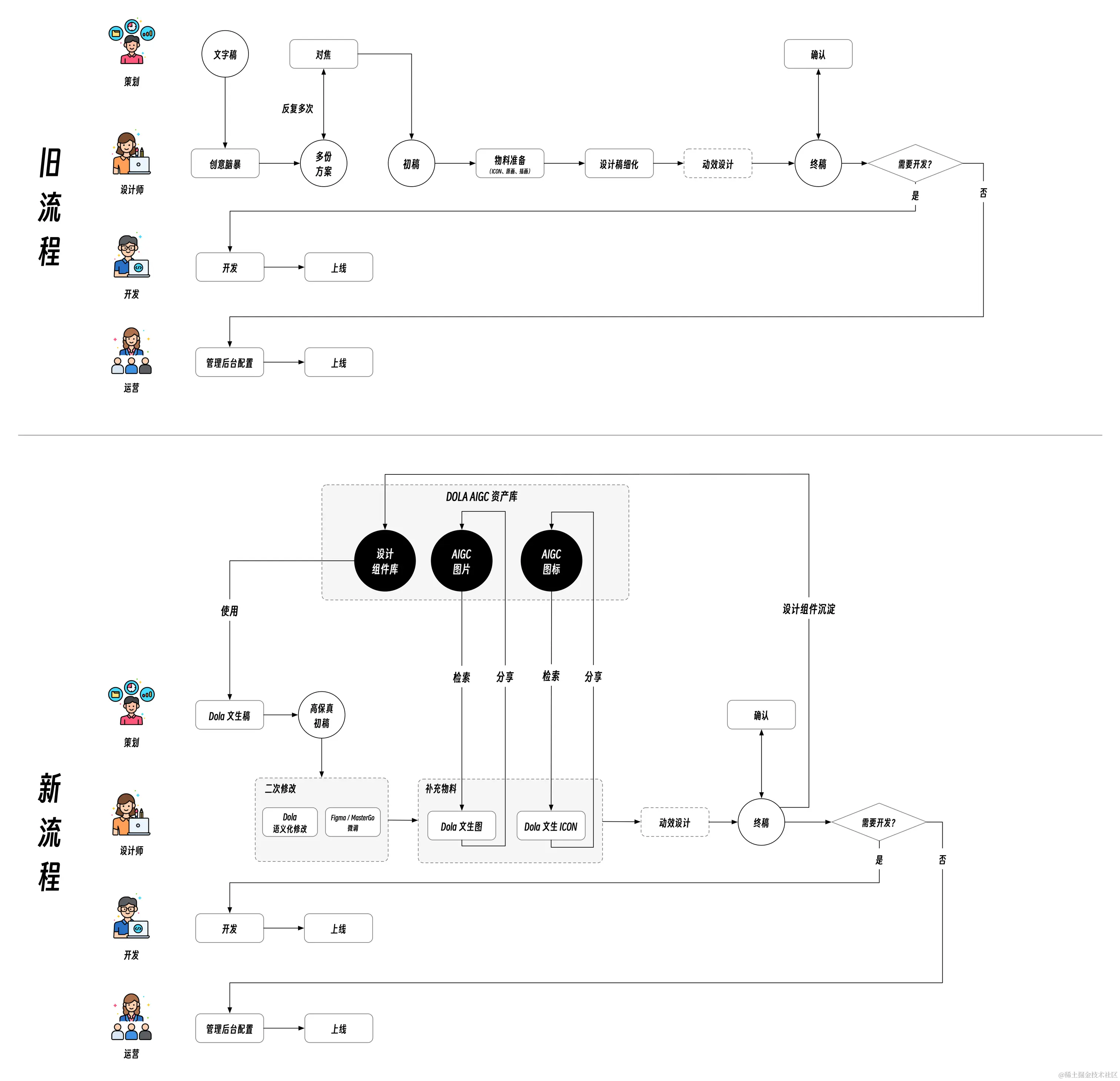

整理流程为：

6. 参考

• 网易云音乐设计协同演进之路
• 网易云音乐基于 C2D2C 的「无损」设计协同
• 云音乐 D2C 设计稿转代码建设实践
• D2C 设计方案调研：FigmaToCode 设计稿转代码 布局方案剖析
• 如何使用 Fin2.0 文生图登上云音乐首页
• C2D2C 功能演示
